概述

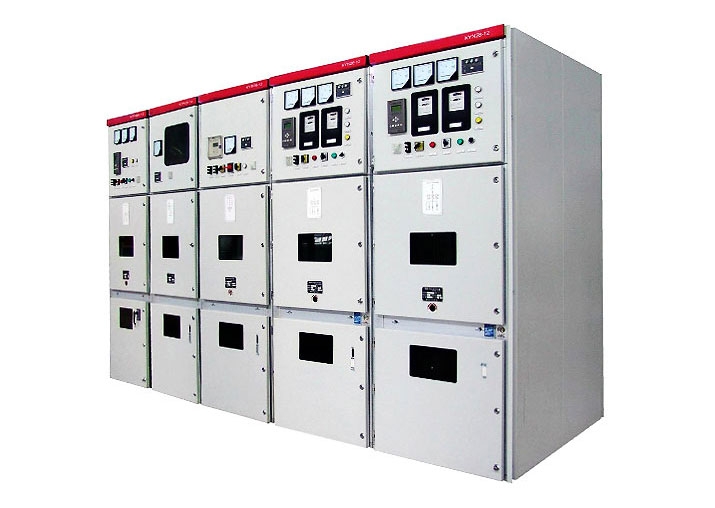

KYN28A-12型（GZS1）户内金属铠装中置移开式开关设备（以下简称开关柜）系三相交流50Hz的户内成套配电装置，用于接受和分配3-12KV的网络电能并对电路实行控制保护及监测。本产品继电器小室面板上可安装各种类型的微机型综合继电保护装置，并可实现系统的智能化控制、具有遥控、遥测、遥信、及遥调功能，通过带有通信借口的CAN总线控制现场网络。本柜完全满足电力系统高压开关柜的“五防”要求，广泛适用于发电厂、中小型发电机送电、工矿企事业配电、住宅小区、高层建筑及学校公园等配电系统的二次变电所的受电送电及大型高压电机起动等。可配用VS1真空断路器，又可配用VD4真空断路器，实为一种性能优越的配电装置，亦适于装入箱式变电站。

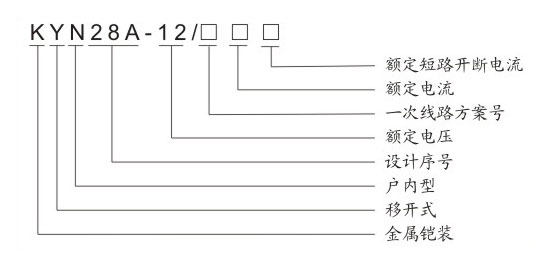

型号及其含义

结构特点

1.产品的外壳采用敷铝锌板弯制，完全是螺栓组装而成，具有很高的机械强度，有效地保证了产品的整齐和美观，柜门采用喷塑涂覆，具有较强的抗冲击和耐腐蚀能力。产品外壳具有lP3×级的防护等级。(根据客户需要可改为铁板)。

2.本产品的开关可配ABB公司生产的VD4型真空断路器、C3系列固定式负荷开关、同时也可配置多种国产系列真空断路器(VSl、VHl、VK、Zhl28)，以取代国外同类产品。

3.无论是选用何种断路器，其裸导体空气绝缘距离均能保证大于125mm，复合绝缘大于60mm。其断路器均具有长寿命、高参数、少维护、体积小的独特优点。

技术参数

1.额定电压：12KV

2.额定电流：630A

3.额定短时耐受电流：31.5KA

4.额定峰值耐受电流：80KA

5.额定短路开断电流：31.5KA

6.额定短路关合（峰值）电流：80KA

工作条件

1.相对温度：日平均不大于95％，月平均值不大于90％。

2.海拔高度：不超过1000m。

3.周围空气温度：上限+40℃，下限-10℃。

4.地震烈度不超过8度。

5.无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场合。
