概述

YBM组合式（箱式）变电站，是由高压开关设备，电力变压器，低压开关设备三部分组合在一起而构成的户外、油变配电成套装置。该产品具有成套性强、占地面积小、投资小、安装维护方便、造型美观、耐侯性强、结构紧凑、运行安全可靠、以及可移动等特点。本产品为框架结构，用型钢焊接而成，框架外蒙铝合金板，并涂专用漆层，使之具有较强的机械性能、耐侯性能、防腐蚀性能。组合式（箱式）变电站为整体结构时，箱内用钢板隔成三个相对独立的小室即高压室、变压器室和低压室。各室照明均随门的开启而自动关停。用于城市高层建筑、城乡建筑、居民小区、高新技术开发区、中小型工厂、矿山油田以及临时施工用电等场所，作配电系统中接受和分配电能之用。

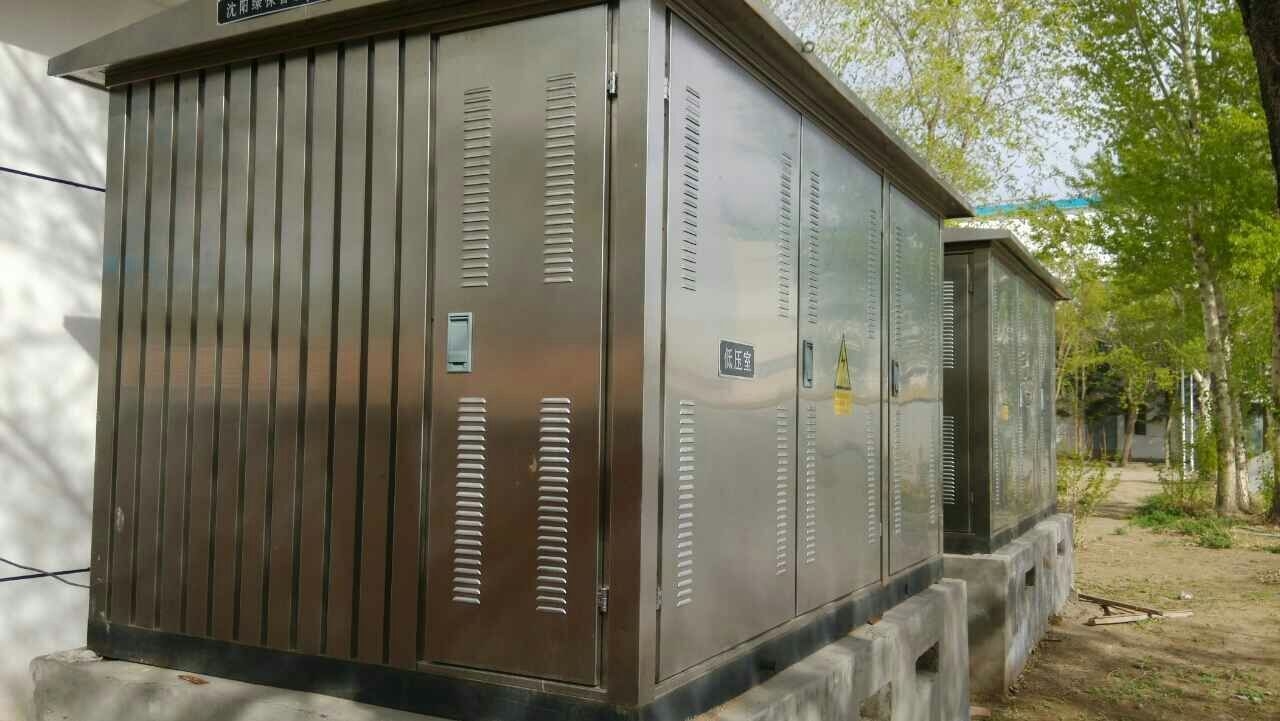

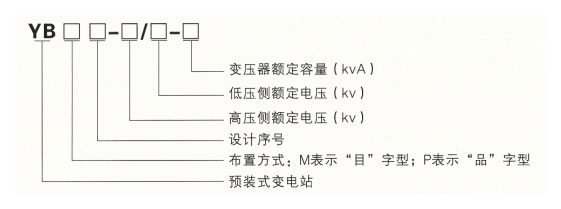

型号及其含义

工作条件

• 海拔高度不超过1000m；
• 周围环境温度****不超过+40℃,****不低于-25℃,24小时周期内平均温度不超过+35℃
• 户外风速不超过35m/s;
• 空气相对温度不超过90%(+25℃)
• 周围无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动和冲击的场所。
•  注：特殊使用条件，订货时与我厂协商解决。

技术参数

• 额定电压Ue：6KV/0.4KV   10 KV/0.4KV
• 额定电流Ie:一次侧12.5A-630A   二次侧40A-2000A
• 变压器额定容量Se: 200～1250KVA
• 额定频率；50HZ
• 防护等级: IP23D

结构特点

• 变电站由高压配电装置，变压器及低压配电装置联接而成。分成三个功能隔室，即高压室，变压器室和低压室。高压室功能齐全，高压室由HXGN□-10环网柜组成一次供电系统，可布置成环网供电、终端供电、双电源供电等多种供电方式，还可装设高压计量元件，满足高压计量的要求。变压器室设自动强迫风冷系统及照明系统。低压室根据用户要求可采用面板或柜装式结构组成用户所需供电方案，有动力配电、照明配电、无功功率补偿、电能计量等多种功能，满足用户的不同要求，并方便用户的供电管理和提高供电质量。
• 采用自然通风和强迫通风两种方式。使通风冷却良好。变压器室和低压室均有通风道，排风扇有温检装置，按整定温度能自动启动和关闭，保证变压器满足负荷运行。
• 箱体结构能防止雨水和污物进入，并采用热镀锌彩钢板或防锈铝合金板制作，经防腐处理。具备长期户外使用的条件，确保防腐、防水、防尘性能，使用寿命长，同时外形美观。
