概述

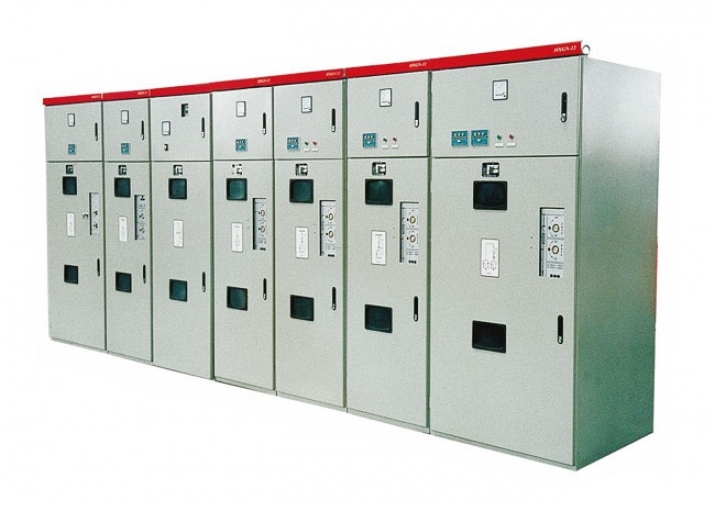

HXGN-12系列交流金属封闭环网高压开关柜，适用于户外三相交流50Hz额定电压10kV的环网供电单元和终端用电设备。作为分配负荷电流并能关合额定短路电流，也可作为开断变压器空载电流，一定距离架空线或电缆线路电流带熔断器的环网柜，可切断短路电流，作保护开关之用。本柜完全满足电力系统高压开关柜的“五防”要求，广泛适用于工矿企事业配电、住宅小区、高层建筑及学校公园等配电系统中，在电力系统中作为配电设备的保护、电能分配和控制之用。本环网柜配有弹簧机构（即可电动，又可手动）操作负荷开关，接地刀和隔离刀配用手动操作机构，并具有远动远控能力，亦适于装入箱式变电站。

型号及其含义

结构特点

1.环网柜柜体采用2mm厚敷铝锌板铆接成型,柜后板有二处压力释放孔,其一是针对电缆室,另外一个则针对负荷开关/母线室。此结构能够****限度地保障人身安全和运行设备的可靠。
2.各间隔小室

• 母线室母线室位于柜的顶部并连接相邻开关柜。
• 负荷开关是独立单元,内部充以SF6气体。
• 电缆室大约75%空间是用于电缆连接、熔断器、接地开关和P.T安装。
• 机构小室与联锁小室包含操作机构和机构联锁以及位置指示、辅助接点、脱扣线圈、带电显示器和联锁。
• 低压箱低压箱在柜的顶部,是可选的。小室用来安装特殊的装置诸如仪表、继电器和马达单元。
• 断路器室一个断路器(SF6或真空)能置于负荷开关之下方。

3.压力释放

• 上面的压力释放上面是用于释放母线和负荷开关室内部电弧事故时产生的气体压力。
• 下面的压力释放下面是用于释放电缆小室内部电弧事故时产生的气体压力。

技术参数

1.额定电压：12KV

2.额定电流：630A

3.额定有功负载开断电流400、630、1250A

4.额定闭环开断电流400、630、1250A

5.额定电缆充电电流25A

6.空载变压器开断电流16A

7.额定转移电流1530A

8.额定短时耐受电流20KA

9.额定峰值电流50KA

工作条件

1.周围空气温度： 上限 +40℃， 下限 -10℃。
2.海拔：设备安装场所的****海拔高度1000m。
3.相对湿度：日平均值不大于95%；月平均值不大于90%。
4.水蒸气压：日平均值不大于2.2×10
5.周围空气应不受腐蚀性或可燃气体、水蒸气等明显污染。
6.无严重污秽及经常性的剧烈振动。
7.远离化学腐蚀性强的场所。
