概述

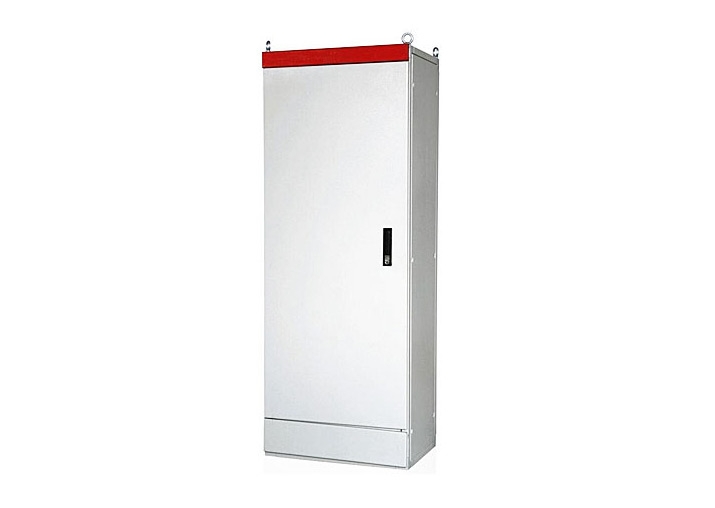

XL-21/25型动力配电箱（柜）具有安装灵活、操作简单、维护方便等特点。一般适用于工厂车间及民用建筑中，作为交流频率50Hz、电压500V以下三相三线、三相四线电力系统作动力、照明配电用。该产品在户内落地式安装，为一般封闭式，可靠墙安装，配电柜除了可装空气断路器和熔断器作为断路保护外，还可装有接触器和热继电器，箱前门可装操作按钮和指示灯， 工厂可按照要求加工。除以上形式的动力配电箱外，我公司还生产用户所需的其它型号的动力配电箱。

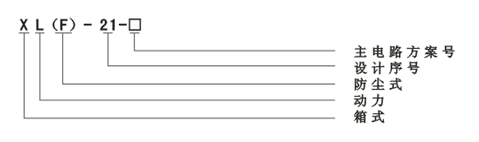

型号及其含义

工作环境条件

1.环境温度：-5℃～+40℃，且24h内的平均温度不超过+35℃。

2.海拔高度：不超过2000m。
3.相对湿度：在周围空气温度为+40℃时不超过50%；在较低温度下可以有较高的相对湿度（如：+20℃时为90%），考虑到温度的变化允许产生适度的凝露。
4.设备安装时与垂直面的倾斜度应不超过5℃。设备应安装在无剧烈震动、无冲击及无腐蚀的场所。
5.允许在-25℃～+50℃温度条件下运输和储存，并允许在24h内温度不超过+70℃。 污染等级3。

安装及使用维修

1.动力配电箱检查合格后装箱运输，抵达目的后，若不立即安装使用，应将产品置于干燥清洁处；
2.动力配电箱经安装后，在投入运行前必须进行下列项目的检查和试验
3.A 检查内部电气设备和线路是否符合原理图；
4.B 检查并操作开关，是否灵活正常；
5.C 检查所有表计动作是否准确
