GCS概述

GCS型低压抽出式开关柜)是原电力部、机械部联合设计，能够适应电力市场发展需要并可与引进产品竞争的低压抽出式开关柜。装置适用于发电厂、石油、化工、冶金等厂矿企业、高层建筑等行业的低压配电和电动机控制中心、电容补偿等的电能转换、分配与控制用。在大单机容量的发电厂，大规模石化等行业的低压动力控制中心和电动机控制中心等电力使用场合时能满足与计算机接口的特殊需要。作为三相交流为50HZ额定工作电压380V(400)660V,额定电流为2500A及以下的供发电产品具有分析、接通能力高、动热稳定性好、电气灵活、组合方便、系列性实用性强、结构新颖、防护等级高等特点。

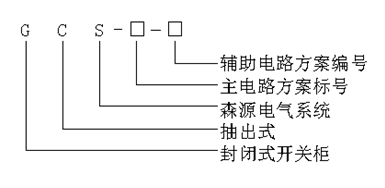

型号及其含义

工作条件

1.周围空气温度不高于+40℃，不低于-5℃，24小时内平均温度不得高于+35℃，超过时，需根据实际情况阵容运行。
2.户内使用，使用地点的海拔高度不高的超过2000mm。
3周围空气相对温度在****温度为+40℃时不超过50%，在较低温度时允许有较大的相对。
4.湿度，如+20℃时为90%，应考虑到由于温度变化可能会偶然产生凝露的影响。
5.装置安装时与垂直面的倾斜度不超过5°，且整组柜列相对平整（（符合GBJ232-82标准）。
6.装置应安装在无剧烈震动和冲击以及不足以使电器元件受到腐蚀的场所。
7.注：用户有特殊要求时，可以与制造厂协商解决。

技术参数

1.额定绝缘电压 660（1000）
2.主电路额定电压 交流 380（400）、660
3.辅助电路额定电压 交流 380 、220   直流 220、110、24V
4.额定频率  50（60）Hz
5.水平母线额电流  ≤4000A
6.垂直母线额定电流  1000A
7.母线额定峰值耐受电流  105（176）KA
8.额定短时耐受电流  50（80）KA
