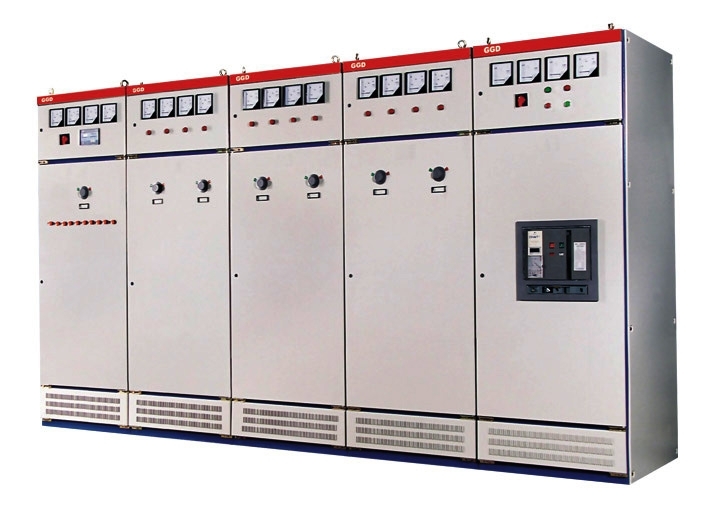

GGD交流低压配电柜
概述
GGD型交流低压配电柜适用于发电厂、变电站、厂矿企业等电力用户的交流50Hz额定工作电压380V、额定工作电流至3150A的配电系统、作为动力、照明及配电设备的电能转换,分配与控制之用。
GGD型交流低压配电柜是根据能源部主管上级,广大电力用户及设计部门的要求,本着安全、经济、合理、可靠的原则设计的新型低压配电柜。产品具有分段能力高,动稳定性好,电气方案灵活,组合方便,系列性,实用性强,结构新颖,防护等级高等特点,可作为低压成套开关设备的更新换代产品使用。GGD型交流低压配电柜符合IEC439《低压成套开关设备和控制设备》、GB7251《低压成套开关设备和控制设备》等标准。

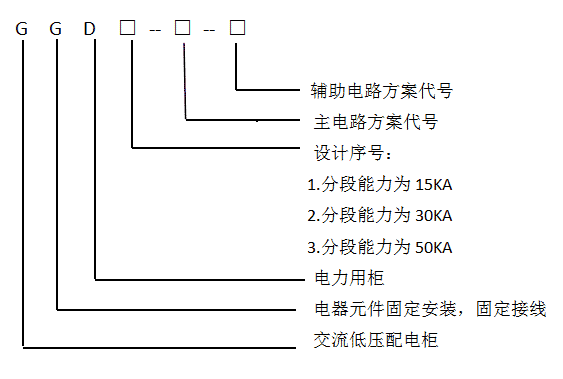

型号及其含义
结构特点
1.GGD型交流低压配电柜的柜体采用通用柜的形式,框架用8MF冷弯型钢局部焊接或组装而成,通用柜的零部件按模块原理设计,并有20模数的安装孔,通用系数高2.GGD柜按照现代工业产品造型设计的要求,采用黄金分割比的方法设计柜体外形和各部分的分割尺寸,使整柜美观大方。
3.装有电器元件的仪表门用多股软铜线与框架相连。柜内的安装件与框架间用滚花垫圈连接,整柜构成完整的接地保护系统。
4.柜体的顶盖在需要时可拆除,便于现场主母线的装配和调整,柜顶的四角装有吊环,用于起吊和装运。
工作条件
1.周围空气温度不高于+40℃,不低于-5℃。24小时内平均温度不得高于+35℃。2.户内使用,使用地点的海拔高度不得超过2000m。
3.周围空气相对湿度在****温度为+40℃时不超过50%,在较低温度时允许有较大的相对湿度,如+20℃时为90%,应考虑到由于温度的变化可能会偶然产生凝露的影响。
4.装置安装时与垂直面的倾斜度不超过5%,。
5.装置应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有腐蚀的场所。
6.用户有特殊要求时,与本公司协商。
