概述

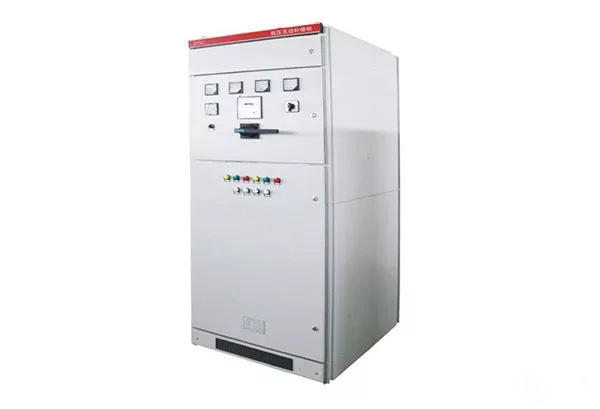

GGJ_系列动态无功功率补偿控制柜适用于380V/220V、50HZ三相四线制配电系统。根据电网功率因数变化自动向电网投切电容器组，实现电网功率因数补偿的装置。它可将电网功率因数提高到0.95以上。GGJ_系列动态无功功率补偿控制柜采用无功功率补偿控制器和金属化膜自愈式电容器组，电容器组的投切采用可控硅。过零触发保证了电力电容器的使用安全，真正实现了电容补偿柜的自动稳定投切，动态补偿有效改善电网的功率因素。
广泛运用在变电站、工厂、工矿企业、大型电厂、石油、化工企业、大型钢厂、高层建筑动力中心、无功补偿等场合。

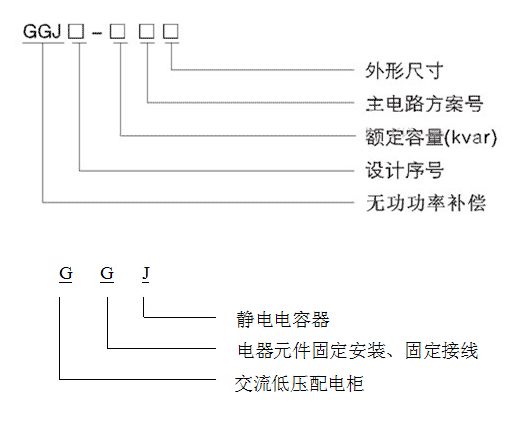

型号及其含义

工作条件

1.周围空气温度不超过40℃，且在24h内测得的平均值不超过35℃，****周围空气温度-5℃；

2.安装场地的海拔高度不超过2000m；
3.周围空气没有明显地受到尘埃、烟、腐蚀性和，或可燃性气体、蒸气式盐雾的污染。
4.大气条件：空气清洁，在****温度为+40℃时，其相对湿度不得超过50%。在较低温度时，允许有较大的相对湿度。例如：+20℃时相对湿度为90%。但应考虑到由于温度的变化，有可能会偶然地产生适度的凝露。
5.设备安装时与垂直面的倾斜度不超过5度。

6.设备应安装在无剧烈振动和冲击的地方。

技术参数

参数名称	数据
额定电压	380V
额定频率	50Hz
补偿方式	三相补偿和单相补偿相结合
补偿容量	420kvar~60kvar
补偿方式	循环投切，编码投切，模糊控制自动投切
控制物理量	无功功率或无功电流
**快响应时间	≤20ms
