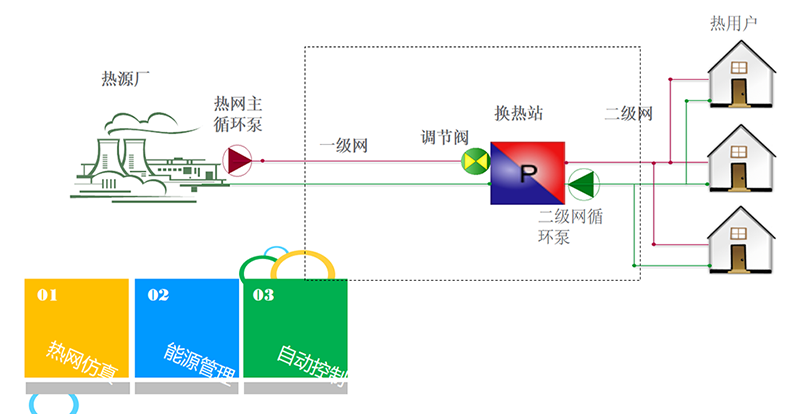

城市集中供热系统

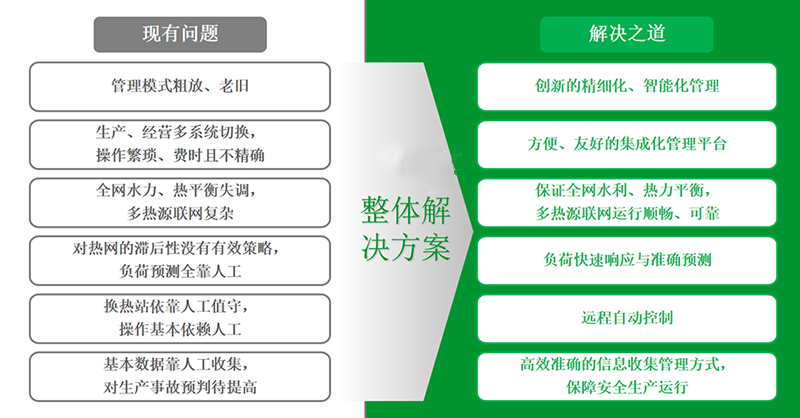

建立智能化热网管理平台

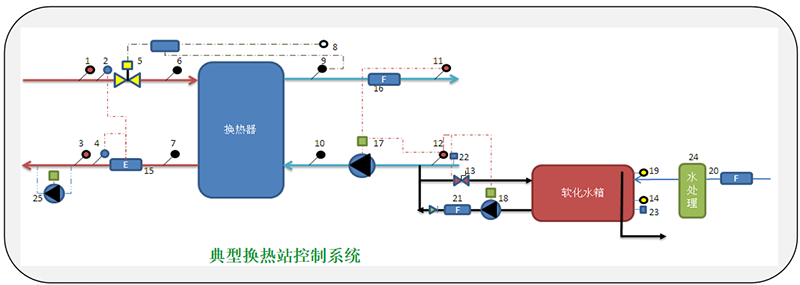

自控系统

主要控制策略

      •   集群控制：指热源相同的站点，目标值由SCADA服务器统一下发（包含自动下发和手动下发两种）。
      •   仿真控制策略：根据热网仿真优化结果，控制一次网调节阀，实现一次网负荷或换热站一次网流量调节优化。
      •   气候补偿控制策略（质控）：根据室外温度变化，控制一次侧供水调节阀，实现二次网供水温度控制。
      •   分时控制：由当前时间在时间-（或回水温度、供回水平均温度）24个自定义点连接而成的曲线上映射的值作为自动控制的目标值。
      •   补水定压控制策略：一次网旁通补水 / 二次网补水水箱补水控制 / 一次网旁通补水 + 二次网补水水箱补水控制。

      •   二次网循环水控制策略（量控）：根据二次网供回压差，控制循环泵变频，实现流量调节。

热网仿真与调度



TERMIS软件模块
      •   数据管理模块 (DM)
      •   模型管理模块 (MM)
      •   TERMIS运行模块
      •   负荷预测模块
      •   温度优化模块
      •   压力优化模块
      •   生产计划模块

      •   管网建模与校模

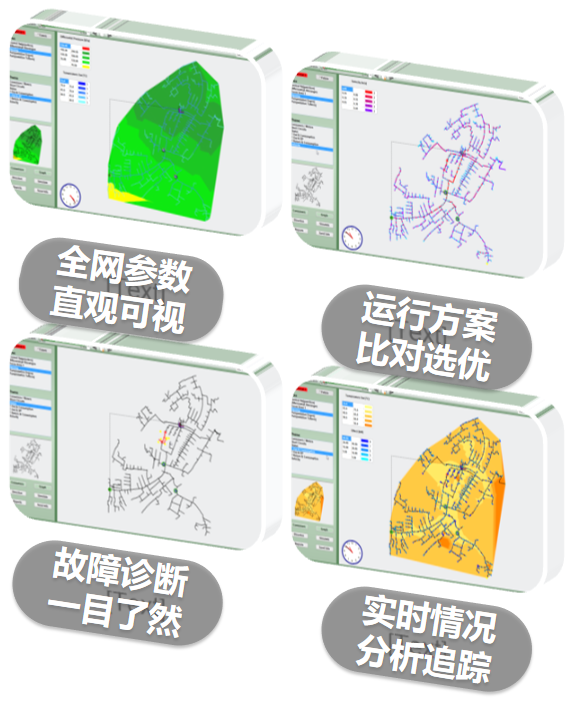

      •   在线与离线仿真            图形化展现管网中任意时间段，任意位置的水力、热力状况
      •   负荷预测
      •   报警与预警
      •   热网评估与KPI
      •   调度方案仿真与制定
      •   TERMIS 应用领域：      工程设计            生产及发展计划             运行决策

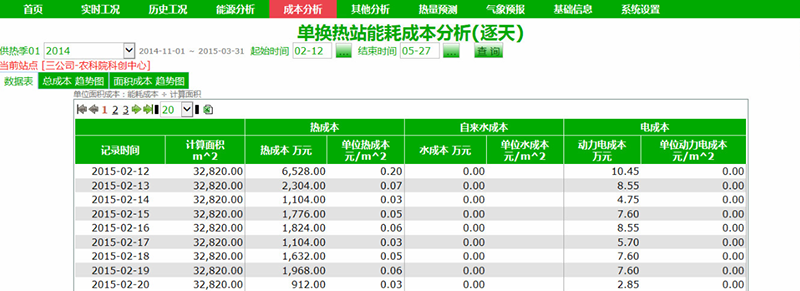

能效管理

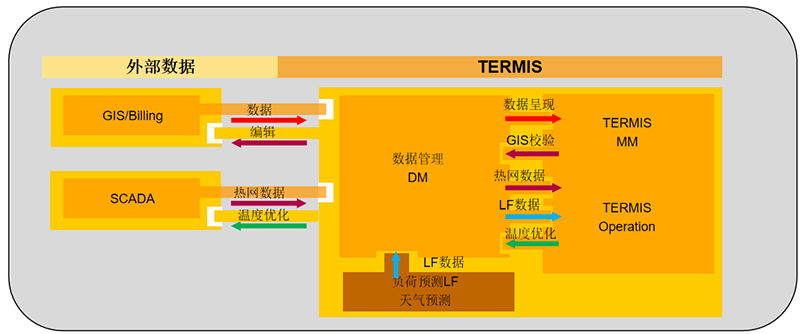

数据接口

      •   TERMIS仿真数据：供/回水温度、供/回水压力、瞬时热负荷。
      •   现场级数据采集：SCADA。
      •   数据库接口：收费和客服两个系统提供部分数据。
      •   互联网气象信息接口：提供24小时整点天气预报及日天气预报。

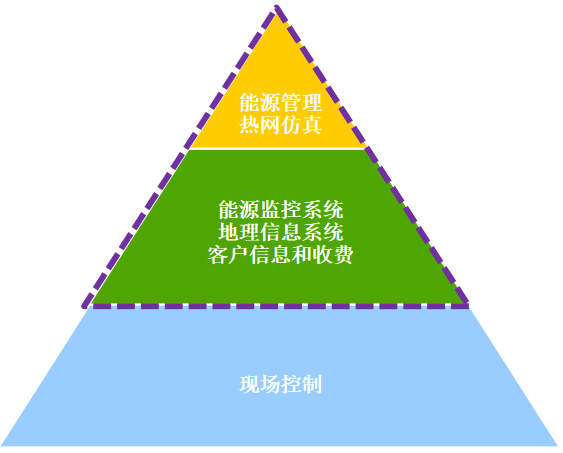

智能热网范围

      •   能源管理系统作为一个主要系统，用来分析设备和供热过程中的能源消耗。
      •   能源监控系统用于实现对供热情况及供热设备的实时监控。
      •   基于地理信息系统, 供热资产信息以可视化的方式展现在城市地图上。
      •   通过热网仿真系统，针对管网水利以及热量分配情况进行模拟分析，并将分析结果传至能源管理系统。
      •   客户信息和收费系统给供热公司提供末端使用客户的信息, 例如: 采暖面积,散热器类型，**后通过这些信息对供热需求进行有效的分析。
