概述

      水质监测系统是一套基于云计算的物联网综合管控云服务平台。平台可适配于各种物联网应用系统，实时监控管理接入设备的状态与运行情况，并对设备进行远程操作，通过云平台对接物联网设备做到****感知、精准操作、精细管理，提供稳定、可靠、低成本维护的一站式云端物联网平台。水质监测系统通过对现场水温、PH值、化学需氧量、悬浮物、电导率、溶氧等参数的数据采集，将参数数据远传至物联网云平台，实现现场各个设备的数据实时监测，用户可以通过电脑网页或是手机app实时查看，可以自由设置各个参数的标准值上下限，如果数据超限可以给相关的工作人员发送短信或是微信报警提醒，做到提前预警，避免造成不必要的损失，实现在远程就能值守现场设备。
系统架构
      水质监测物联网平台是用来监测河道、湖泊、煤矿尾渣水等水质的系统。通过本系统可以实时监测水质状况，可以提供在线数据查询及统计分析，水质超标自动预警，水质情况综合分析等功能，能够为水质的监测和管理提供数据分析和决策依据，并为河道治理及环保执法提供丰富的数据支持。
      环境水质智能监控系统云平台架构分为四层：物理环境感知层、环境数据采集显示层、环境数据通信网络层、环境在线云平台层。如下：

      •   环境控制及测量传感器层

      客户可根据现场需要采集控制的环保对象选择传感器，如：溶解氧传感器（带温度）、PH 传感器、电导率传感器、浊度传感器、氨氮分析仪、总有机碳分析仪 TOD等 ，然后进行现场施工装配。

      •   环境数据采集
      根据实际工程需要确定传感器类型及数量，采用PLC进行数据采集，结合专用柜体、触摸屏、自动采配水、远程无线数据采集传输系统、WEB及APP数据管理软件，支持远程控制本地执行设备。

      •   环境数据通信网络层

      通信网络层由各种网络方式负责把采集到的各个环境数据传递到云平台，同时也会根据云平台的指令传递及控制现场设备，从而采集控制所有的感知层传感器。网络通信方式有：有线以太网、2G/GPRS、3G、4G、5G、NB-IOT等。

      若现场采集控制端不需要显示功能或人机交互输入功能，直接使用合肥一丘WTD934G或WTD936G智能云网关产品，一丘的网关专门针对环境水质污染系统现场端已经安装合肥一丘非无线采集产品或已经安装了其他厂家的采集器从而推出的数据智能通信转换器，把现场的采集数据传到云端服务器，其通用性强，能够接入溶解氧传感器（带温度）、pH 传感器、电导率传感器、浊度传感器、氨氮分析仪、总有机碳分析仪 TOC等，具有断点续传功能，确保数据完整性。

      •   环境在线监控云平台层

      云平台层为是应用层的基础平台，是环境在线监控物联网系统与用户的接口。环境在线监控云平台，可根据监控点的数量及监控点的传感器，灵活配置或定制实时画面、历史数据画面、报表、统计分析、实时报警、维护提醒，同时可将报警或超标信息推送到相关人手机短信或手机微信中。



      系统功能

      •   系统登陆

      本系统采用B/S架构，PC端用户只需打开浏览器通过IP地址进入管理系统，凭管理员分配的用户名密码进行登陆管理。（登陆界面可定制企业logo及信息）

      •   数据监控

      能够便捷监控实时数据，并且可通过数据变化自动启停其他设备，各项数据可用数值、图片、文字分别展示，并通过短信等功能向用户发送报警信息。另外，可设定不同的监控点，更直观的监测每个测温点实时情况，模拟真实的设备位置分布。

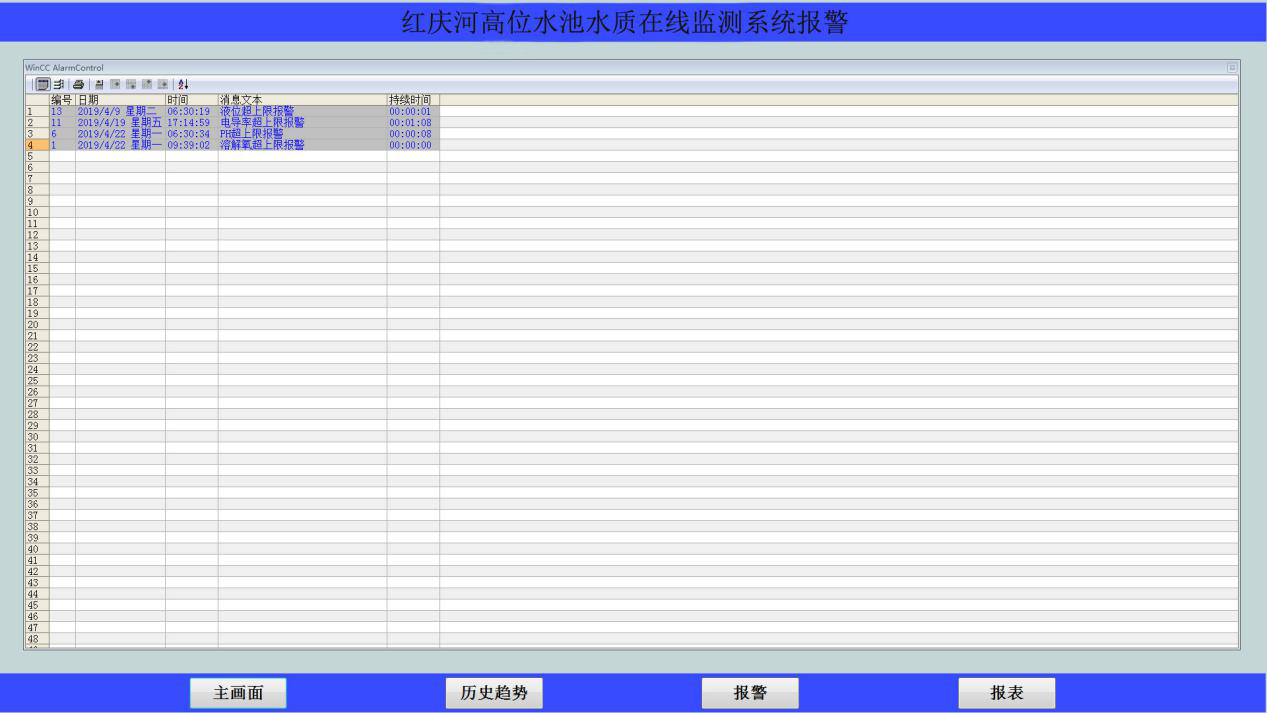

      •   报警功能

      当设定参数超出设定的高低范围值、通讯异常等情况系统可自动向管理员发送短信等报警信息。管理员自行设定各部门的短信报警信息接收人（可添加多位），保证各个管理员在****时间接收到报警信息。

      •   数据查看分析

      系统提供数据统计分析功能，实现历史数据可追溯，显示被测水质中的各参数变化，能够进行多个参数的曲线对比。能够使用曲线、饼图、柱状图等进行数据进行各项参数的****值、**小值、平均值等分析。

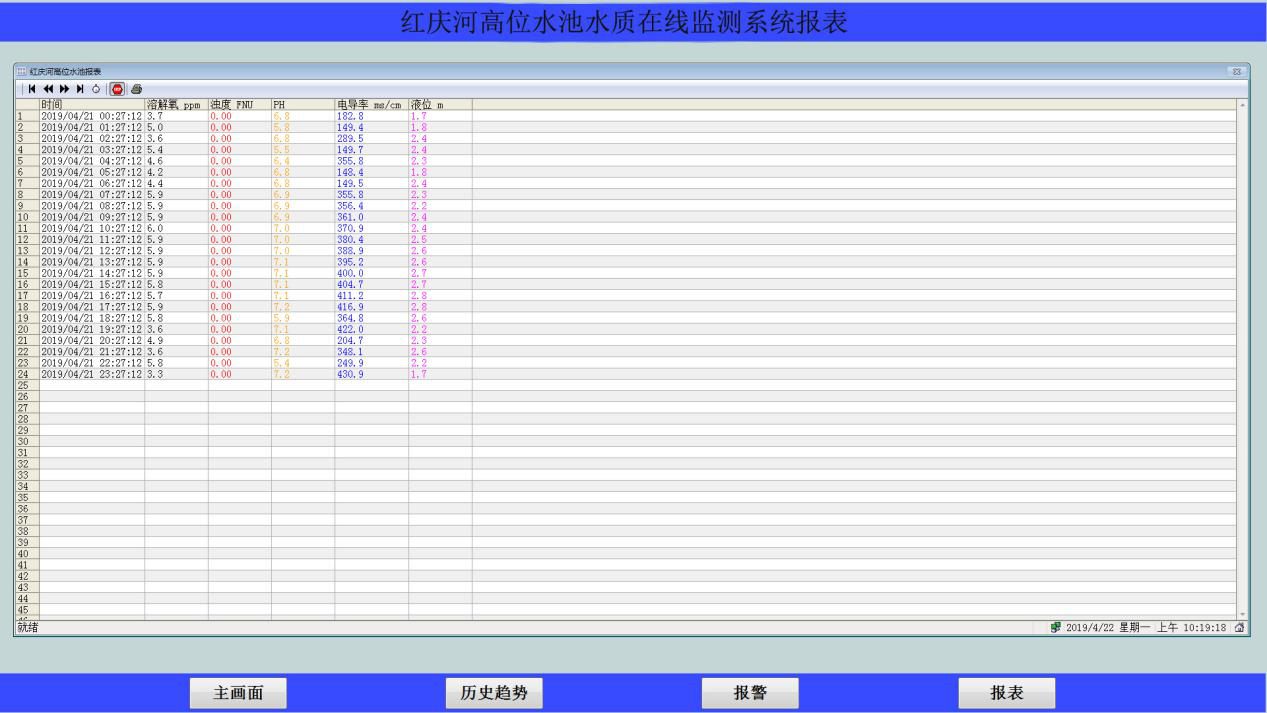

      •   报表功能

      系统可自动生成标准日报表、高低日报表、可调月报表、标准月报表及高低月报表等，可根据不同时间段（****到秒）自动生成各类报表，并可即时导出到本地电脑进行保存及打印，便于各部门进行存档整理。

      •   用户分级

      系统有严格的密码授权制度和用户分级制度，以保证只有授权的工作人员才可进行相应的管理和操作，并有完善的操作记录功能。

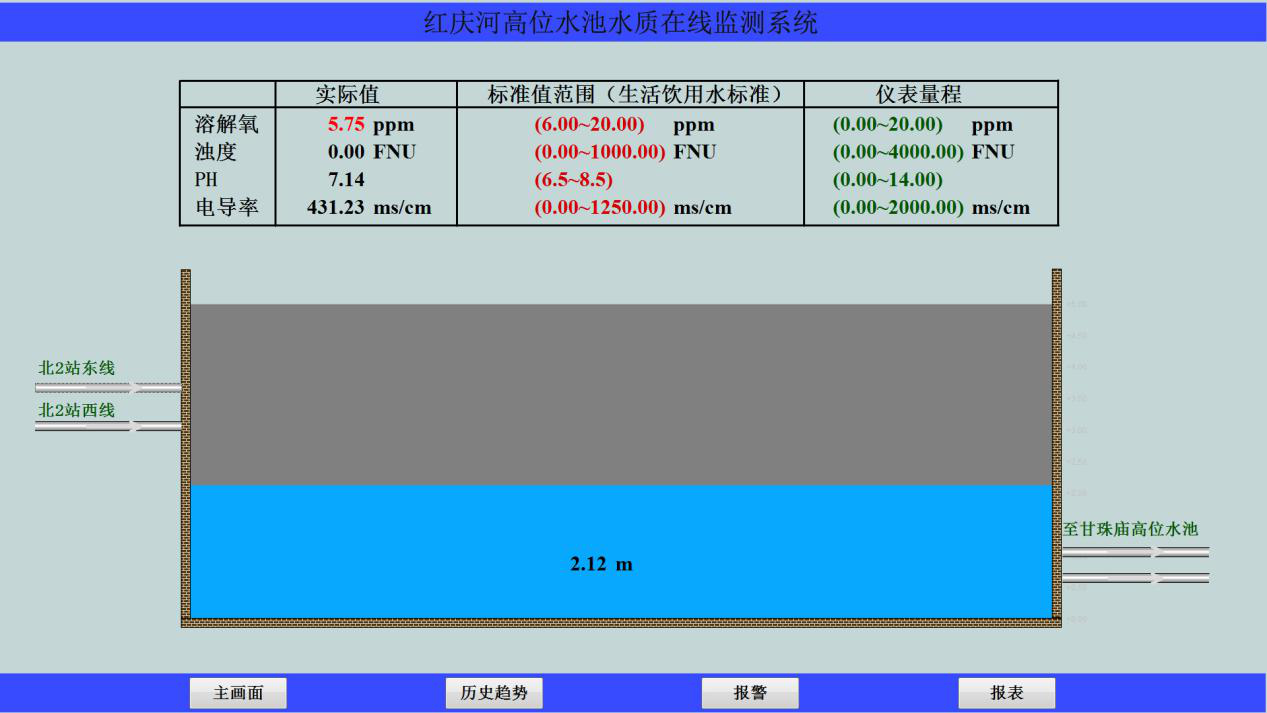

案例分析

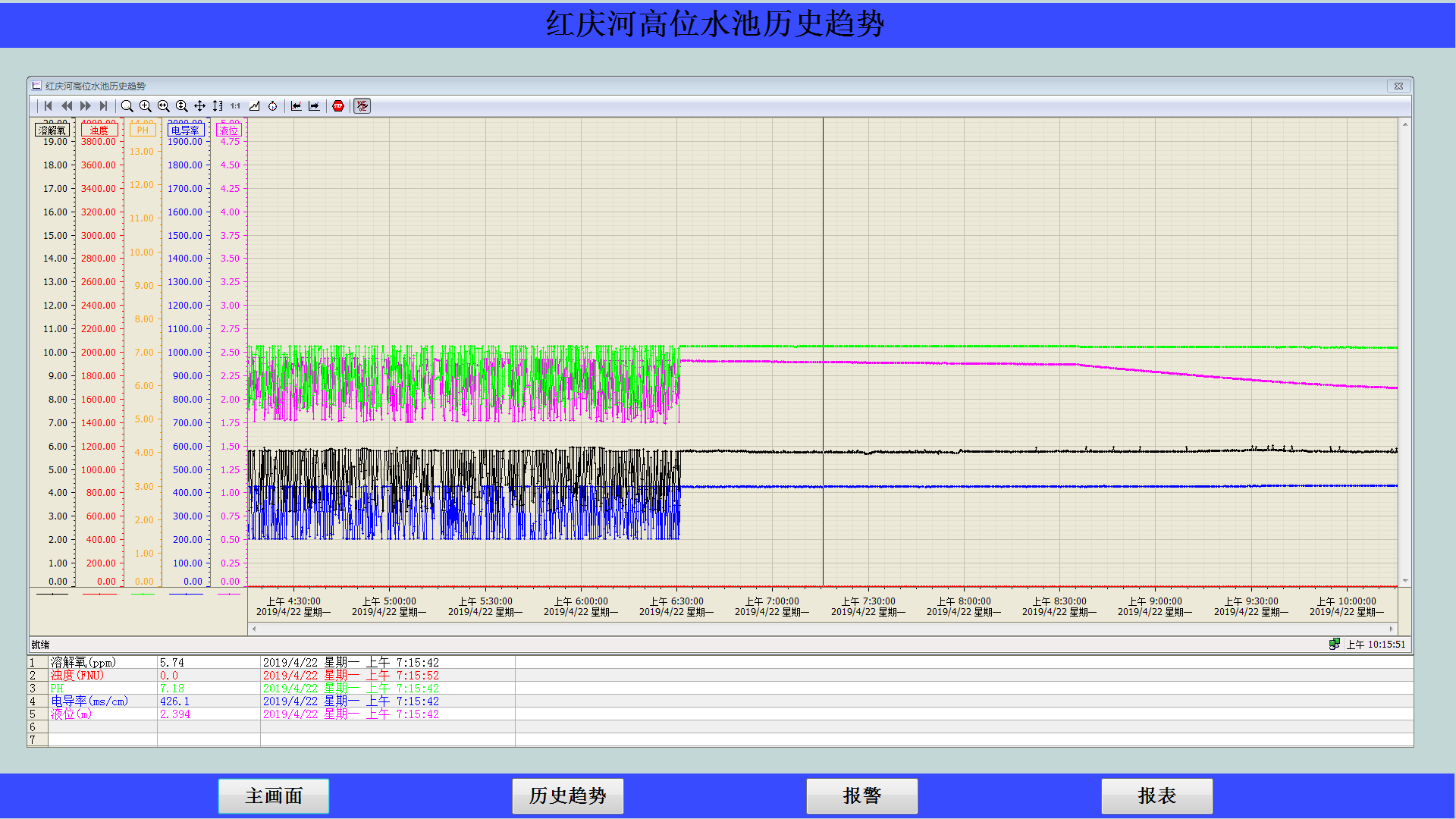

红庆河高位水池历史趋势
