水源井控制系统是水源井远程监控系统中的核心产品，具备水泵启、停控制；水泵运行状态、参数监测；水井水位、出水压力、出水流量采集；安防、设备异常自动报警等多项功能。水源井监控设备分为两种类型：

   一、测控型：适用于已配置水泵启动柜的水源井（如：老水源井改造）联合水泵启动柜实现水源井远程监控。

   二、启动、测控一体型：适用于还未配置水泵启动柜的水源井（如：新建水源井），将水泵启动、测控设备合二为一，节省成本和安装空间。

产品特点

   •    实时****：实时监测水源井运行状态。

   •    稳定可靠：精选工业级器件，针对野外严苛环境设计。

   •    使用简单：壁挂，落地安装，应用不同应用现场；标准设备接口，对接现场设备仪表。

   •   维护便捷：远程参数设置、远程设备升级，远程诊断等。

   •   标准通用：可对接各类水泵启动设备，包括软启动柜、变频柜、星角降压启动等。

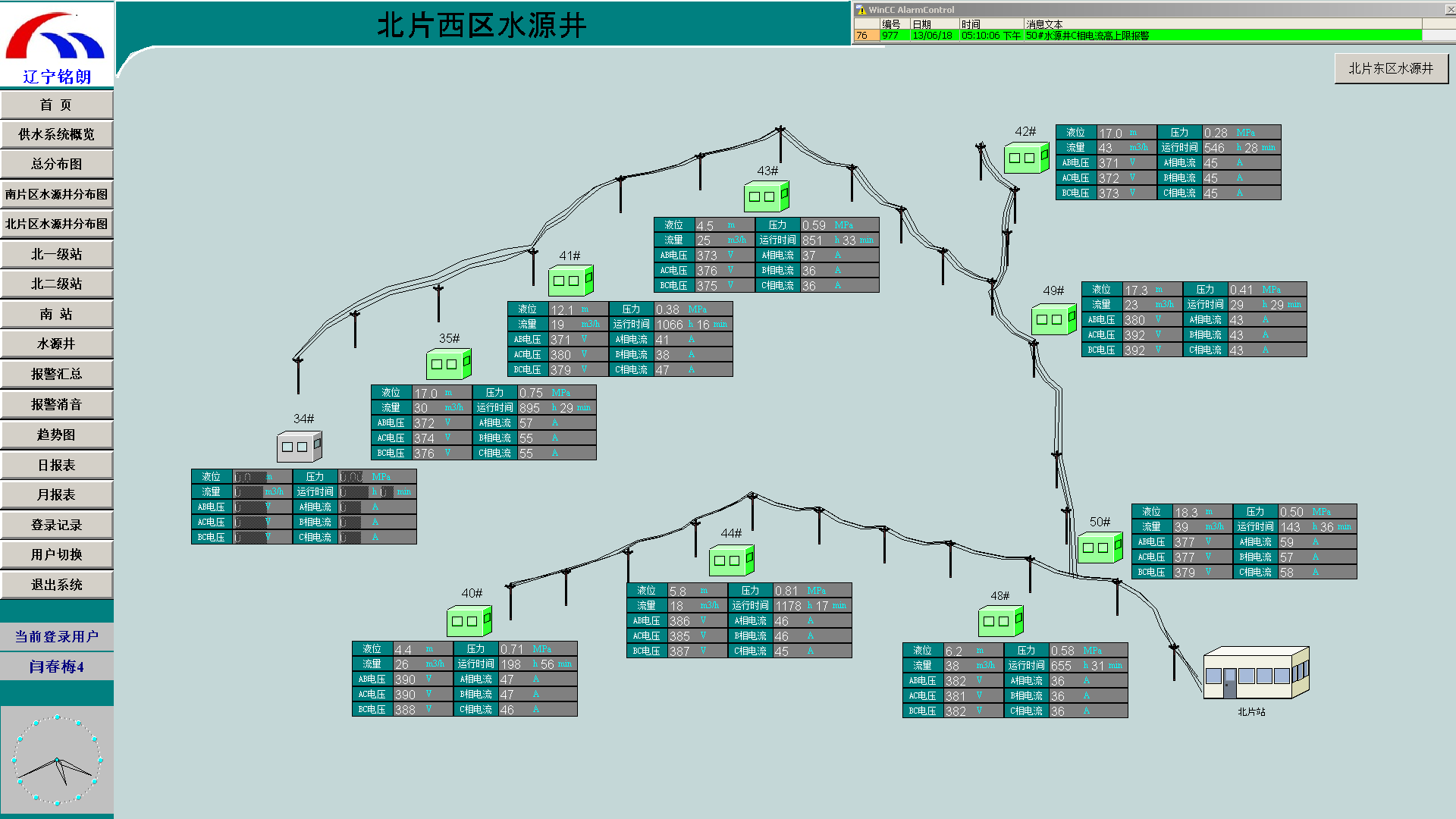

案例分析

       札萨克供水工程水源井自动化控制系统控制方式设计为现场设备就地手动控制、控制系统远程手动控制、控制系统远程自动控制三种控制方式。三种方式的级别由高到低依次为就地手动、远程手动、远程自动。

       就地手动模式：现场软启动控制箱上的“就地/远程”开关选择“就地”方式时，通过现场软启动控制箱上的按钮实现对设备的启/停、开/关操作。设备的急停按钮或其他保护和安全连锁装置(如:过载保护、温度及液位保护等)必须是硬线连接至电气控制回路，不受方式选择开关的限制。现场控制箱（柜）在开关在“手动”位置时，设备为离线方式，PLC不能对设备进行任何控制。

      远程手动模式：现场软启动控制箱上的“就地/远程” 开关选择“远程”方式时，操作人员通过中控系统操作站的监控画面用鼠标器或键盘选择“手动”方式并对设备进行启/停、开/关操作。

       远程自动模式：现场软启动控制箱上的“就地/远程”开关选择“远程”方式，且现场控制站的“自动/手动”设定为“自动”方式时，设备的运行完全由各PLC根据现场的工况及控制要求来完成对设备的运行或开/关控制，而不需要人工干预。

主要功能：

       实时与加压泵站的SCADA系统进行集成通讯。

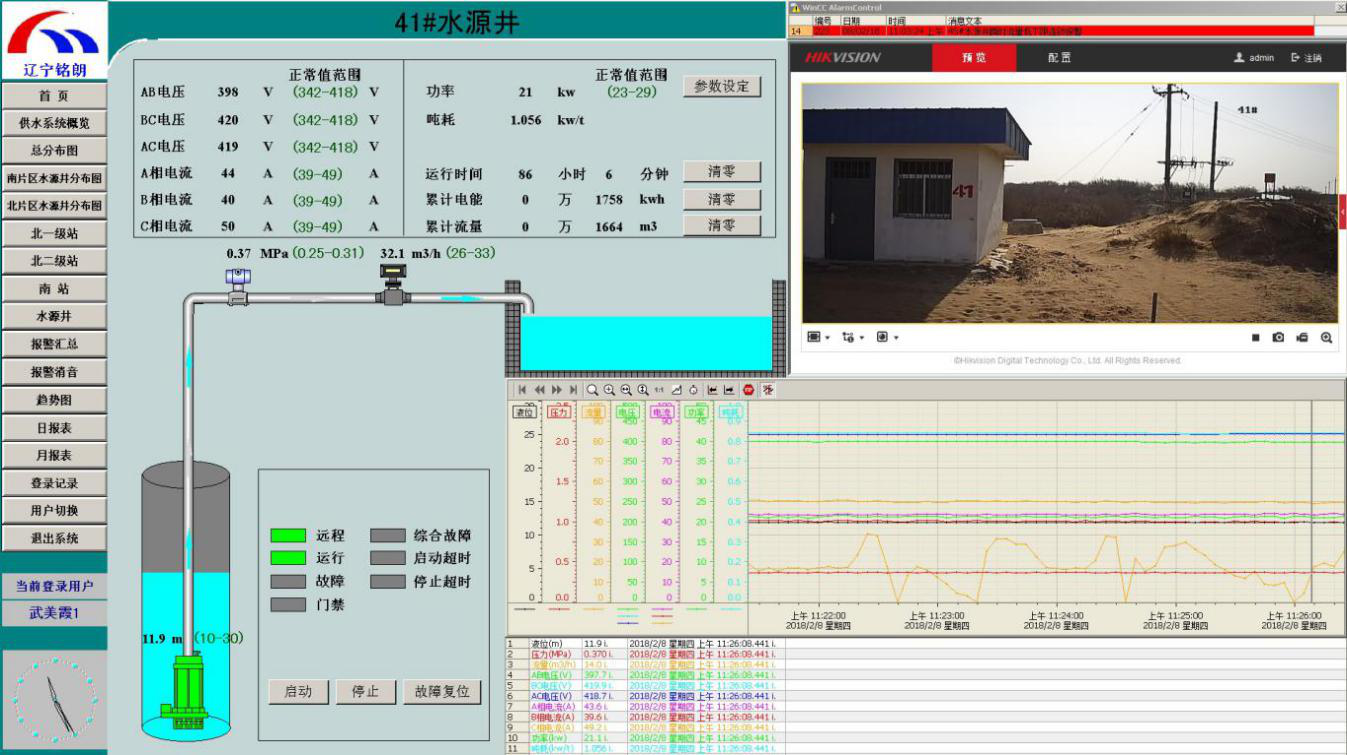

        对水源井数据（泵电流、电压压力、流量、液位、设备工作状态等）进行24小时不间断显示功能。
